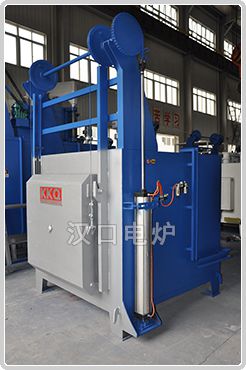

高精度高温箱式炉

用途：

高精度高温箱式炉是执行航空工业军用标准制造，精密热处理用途的工业电炉，主要用于航空、航天、军事工业、国家级研究院所、高精度制造业等精密热处理，在国际航空制造业上被广泛选用，产品执行中国工业部军用标准GJB5-9-88，以及符合AMS2750E国际标准。

结构简介：

炉体与炉衬：

本高精度高温箱式炉结构与标准型箱式炉相似，外壳由钢板和型钢焊接而成，炉衬材料由轻质0.6g/cm3节能耐火保温砖砌筑，夹层置硅酸铝纤维棉保温，炉壳与炉衬硅酸铝夹层之间填充膨胀保温粉保温。

发热元件：

电热元件采用高合金制品0Cr27Al7Mo2绕制而成。安置在炉膛两壁及炉底的搁砖上。

动力与安全：

炉门的升降是通过电动机和蜗轮蜗杆减速机及链轮链条的传动来进行的，并通过电磁制动器制动。炉门上部有一断路装置，当炉门开启时高温箱式炉电源即断电，以保证操作人员安全。

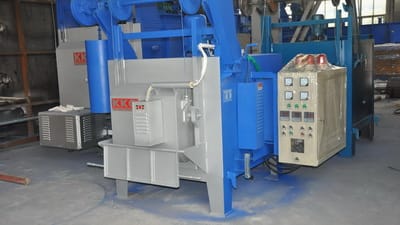

温控系统：

炉顶上设有三个热电偶孔，在使用时将热电偶插入炉膛，通过温度控制柜来控制箱式炉温度和超温保护。为提高炉温均匀性，高精度箱式炉采用三区加热，并按均温布丝法布置加热元件，为补偿炉口热损失，I区Ⅱ区Ⅲ区加热元件布置范围各不相同，使箱式炉在升温及保温过程中保持三区均温一致。箱式炉配套微电脑三区程序自动控温柜，采用三台微电脑分别对三区加热进行高精度自动控温和对炉门运行控制，主要对炉温进行自动控制和自动记录。

高精度高温箱式炉详细技术参数请致电武汉市汉口电炉公司：027-83372766 13807177084 / Email:hkfurnace@163.com

技术参数：

参数名称		单位	型号
			RX3-45-12	RX3-65-12	RX3-90-12	RX3-115-12
额定功率		KW	45	65	90	115
额定电压		V	380
最高温度		℃	1200
工作温度		℃	850-1150
相数		相	3
炉膛 尺寸	长	mm	950	1200	1500	1800
	宽	mm	450	600	750	900
	高	mm	350	400	450	500
加热元件接法			YYY
空炉升温时间		h	2.5	2.5	3	3
控温精度		℃	±1
炉温均匀性		℃	±3-5
最大装载量		Kg	200	400	850	1600
重量		Kg	2300	2700	3400	4200

* 可为用户设计制造各种炉膛尺寸，不同规格的高精度高温箱式炉。
