转底炉7大核心系统详解：传动、密封与温控细节决定炉子寿命（2026）

发布日期：2026.10.11 编辑：汉口电炉

转底炉又被称为环形炉，是一种炉底可以旋转的连续式工业炉。物料放在炉底上，随着炉底缓慢转动，依次经过预热区、加热区、保温区，一炉料从进到出不需要停炉开门，因此升温快、产量稳、能耗低。在粉末冶金烧结、标准件热处理、刀具淬火、冶金固废还原等行业，转底炉是大批量连续生产的常见选择。

武汉市汉口电炉有限责任公司拥有50年工业炉制造经验，5万平米生产基地，转底炉产品覆盖粉末冶金、热处理、电子元件等多个行业，并有设备出口海外的交付记录。这篇文章从设备细节的角度，把转底炉的7大核心系统拆开来讲，供正在选型的企业参考。

一、炉体结构：骨架决定保温性能

炉体由炉壳、炉墙、炉顶和炉门组成。炉壳用钢板和型钢焊接，承担全部重量和热应力；炉墙从内到外分为工作层、保温层和外壳层，工作层用高铝砖或耐火纤维，保温层用轻质砖和纤维毯，逐层降低炉壁散热。炉顶分拱顶和平顶两种：拱顶结构强度好，适合大直径炉；平顶施工简单，多见于中小型炉。

选型细节：看一台转底炉的保温水平，不要只看额定温度，要看炉壳外表面温度。优秀的炉体设计能让炉壳温升控制在较低水平，车间环境温度明显更舒适，长期电耗差距非常可观。

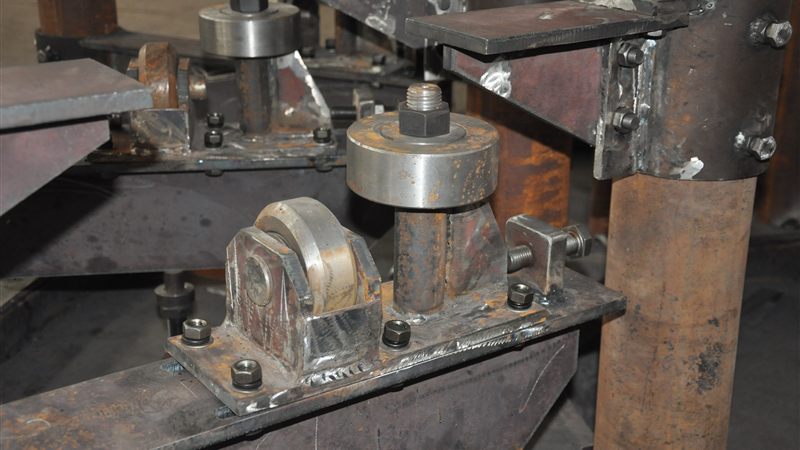

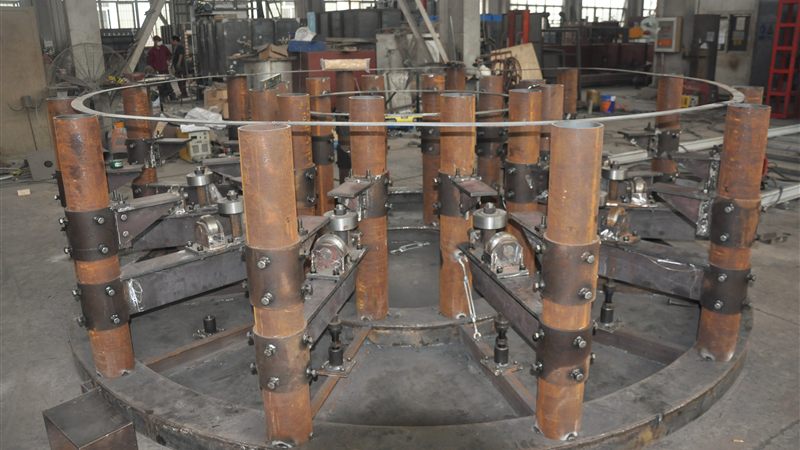

炉底和传动系统是转底炉区别于其他工业炉的关键。炉底钢结构上加砌耐火炉底，物料直接或通过料盘摆放在上面；旋转动力由电机经减速机传到小齿轮，再带动固定在炉底的大齿圈，托轮组沿圆周支撑炉底重量，挡轮限制水平位移防止跑偏。

传动系统最考验制造功力的是三点：

汉口电炉在传动系统上采用多点支撑与纠偏结构调整相结合的方案，大齿圈和托轮部件由自有加工设备完成，精度可控，这是炉底能长期平稳运转的基础。

电加热常用硅碳棒、电阻丝等发热元件，清洁、干净、控温精细，适合中低温和对气氛敏感的工艺；燃气加热用烧嘴，运行成本在大功率连续生产场景下通常更低，适合高温大规模产线。两者没有绝对好坏，选型核心看三点：工艺温度、当地能源价格、环保要求。

转底炉沿圆周划分多个温区，每个温区独立配热电偶+智能PID仪表+功率调节单元，再由PLC统一协调炉底转速与各区功率。这样做的好处是物料转过一圈，正好完成一条完整的工艺温度曲线——预热、加热、保温的节奏由转速和分区共同决定。

关键参数：控温精度反映"实际温度跟得紧不紧"，温度均匀性反映"同一圈上各点温差大不大"，两者共同决定批量产品质量的一致性。

常见的进出料方式有料盘式、直接摆放式、推料式和全自动机械手式。小批量多品种用料盘式灵活；大批量单一品种用推料式效率高；自动化产线可以配机械手实现无人上下料。进出料口与炉底旋转的配合精度，直接影响炉口处的温度损失和氧化气氛侵入。

炉底旋转意味着炉底与炉墙之间必然存在旋转缝隙，密封不好，高温空气外溢和冷风吸入都会增加能耗。水封、砂封是转底炉常用的密封形式，密封槽的深度、填充物料的更换周期、炉压的微正压控制，都是使用中需要定期检查的细节。密封状态好的转底炉与密封劣化的同型炉相比，长期运行电耗差距可以达到相当可观的水平。

超温报警、断偶保护、传动电机过载保护、炉底堵转保护是转底炉的基础安全配置。连续作业设备一旦炉底卡停而加热未断，局部物料和炉衬都可能受损，因此传动与加热的联锁保护必须可靠。

汉口电炉转底炉的典型交付场景包括：浙江某粉末冶金企业三区高温环形转底炉（烧结工序，含控温柜与多次工艺改造升级）；广东某齿轮制造企业环形转底炉热处理线；广东某刀具制造企业转底炉淬火生产线；以及出口海外的电子元件行业升降式转底炉。这些设备覆盖了从粉末冶金烧结到精密件热处理的主流应用。
